建築水管管路系統標準代號：排水、給水與特殊用途管線

·1611 字·4 分鐘
工程技術 建築管路 水電
作者
Loyu
記錄學習過程中的技術筆記，也分享自己做出來的作品。
目錄

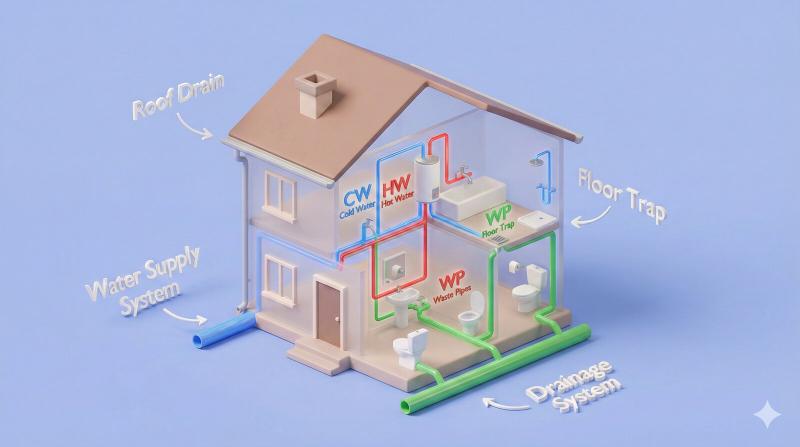

建築水管管路系統

水管管路系統完整介紹
#

在建築工程中，管路系統是建築物中不可或缺的重要組成部分。為了確保施工、維護和溝通的準確性，業界普遍採用標準化的管路代號系統。以下將詳細介紹各類管路系統及其代號。

1. 排水系統 (Drainage System)
#

排水系統主要負責處理建築物中各種類型的廢水排放，包括：

  • 雨水排放系統：
    • RP (Rain Pipe) - 雨水管
    • RD (Roof Drain) - 屋頂落水頭
    • HD (Horizontal Drain) - 水平雨水管
      應用實例：住宅建築物的屋頂排水系統，通常會設置 RD 收集雨水，再通過 RP 排至地面排水溝。
  • 生活廢水系統：
    • WP (Waste Pipe) - 廢水管
    • WVP (Waste Vent Pipe) - 廢水透氣管
    • FD (Floor Drain) - 地板落水頭
    • FT (Floor Trap) - 地板落水頭存水彎
      實際應用：浴室和廚房的排水系統中，使用 FD 收集地面積水，經由 WP 排出，同時配置 WVP 確保管路通風。
  • 污水系統：
    • SP (Soil Pipe) - 污水管
    • SVP (Soil Vent Pipe) - 污水透氣管
    • CT (Cleaning Terminal) - 清潔口
      使用場景：廁所的馬桶排水系統，通過 SP 排放污水，SVP 確保系統正常運作，CT 則用於管路維護清理。

2. 給水系統 (Water Supply System)
#

給水系統負責供應建築物內所需的各類用水，包括：

  • 冷水供應：
    • CW (Cold Water) - 冷水管
    • MCW (Main Cold Water) - 主要冷水管
    • DCW (Domestic Cold Water) - 民生用冷水管
      應用示例：住宅建築中，MCW 從市政管網引入後，通過 DCW 分配至各戶使用點。
  • 熱水供應：
    • HW (Hot Water) - 熱水管
    • DHW (Domestic Hot Water) - 民生用熱水管
    • HWR (Hot Water Return) - 熱水回水管
    • HWT (Hot Water Tank) - 熱水儲存槽
      實務應用：飯店的中央熱水系統，使用 DHW 配送熱水，HWR 確保循環效能，HWT 儲存熱水備用。

3. 特殊用途管路
#

  • 空調排水：
    • AP/ACP (Air Conditioning Pipe) - 空調排水管
    • CD (Condensate Drain) - 冷凝水排水管
      使用情境：辦公大樓的中央空調系統，冷凝水通過 CD 收集後經 AP 排出。
  • 廚房專用：
    • KP/KWP (Kitchen Waste Pipe) - 廚房排水管
    • GT (Grease Trap) - 油脂截留器
      應用範例：餐廳廚房的排水系統，廢水必須經過 GT 處理後才能進入 KWP 排放。

4. 管路系統設計考量要點
#

  • 管徑大小選擇：需考慮流量、壓力損失及使用需求
  • 管材選用：依據輸送物質特性、使用環境及預算選擇適當材質
  • 坡度設計：確保排水順暢，一般建議最小坡度 1/100
  • 檢修口配置：便於後期維護，建議每15-20公尺設置一處檢修口

5. 標示系統重要性
#

統一的管路代號標示系統具有以下優點：

  • 提升施工品質：明確的標示能減少施工錯誤率
  • 便於維護：標準化的代號系統有助於維修人員快速識別管路
  • 溝通效率：不同工種間的溝通更加準確無誤
  • 安全管理：清晰的管路識別有助於預防意外事故

正確使用並理解這些管路代號，對於建築工程的設計、施工及後期維護都具有重要意義。在實務應用中，應當依據實際需求和當地法規，靈活運用這些標準代號，確保工程品質和使用安全。

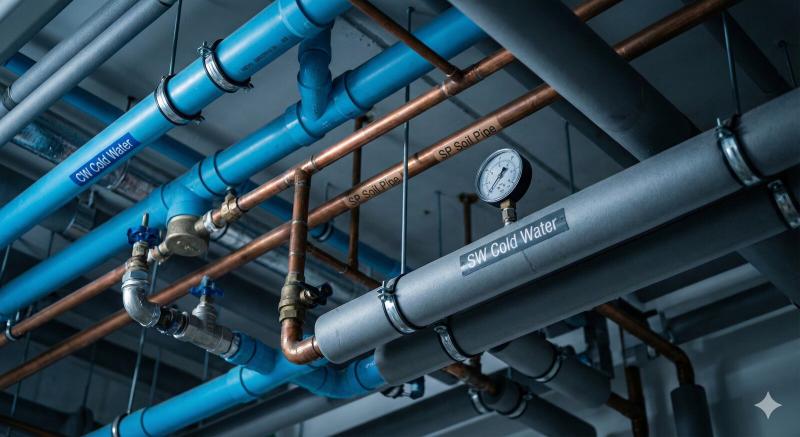

建築管路系統分類架構

流程圖說明：建築管路系統分類架構
#

此流程圖以樹狀結構呈現建築管路系統的完整分類架構，清楚展示了排水系統、給水系統和特殊用途管路的層級關係及其子項目。每個管路類型都標註其專業代號及中文說明，有助於快速理解整個管路系統的組成結構。

graph LR;
    A["建築管路系統"] --> B["排水系統"];
    A --> C["給水系統"];
    A --> D["特殊用途管路"];

    B --> B1["雨水排放"];
    B --> B2["生活廢水"];
    B --> B3["污水系統"];

    B1 --> B1a["RP-雨水管"];
    B1 --> B1b["RD-屋頂落水頭"];
    B1 --> B1c["HD-水平雨水管"];

    B2 --> B2a["WP-廢水管"];
    B2 --> B2b["WVP-廢水透氣管"];
    B2 --> B2c["FD/FT-地板落水頭"];

    B3 --> B3a["SP-污水管"];
    B3 --> B3b["SVP-污水透氣管"];
    B3 --> B3c["CT-清潔口"];

    C --> C1["冷水供應"];
    C --> C2["熱水供應"];

    C1 --> C1a["CW-冷水管"];
    C1 --> C1b["MCW-主要冷水管"];
    C1 --> C1c["DCW-民生用冷水管"];

    C2 --> C2a["HW-熱水管"];
    C2 --> C2b["DHW-民生用熱水管"];
    C2 --> C2c["HWR-熱水回水管"];

    D --> D1["空調排水"];
    D --> D2["廚房專用"];

    D1 --> D1a["AP/ACP-空調排水管"];
    D1 --> D1b["CD-冷凝水排水管"];

    D2 --> D2a["KP/KWP-廚房排水管"];
    D2 --> D2b["GT-油脂截留器"];
